125/150LB Ductile Iron Y-Stainer

【Size Range】: DN15~DN450

【Pressure】: PN10, PN16

【Body Materials】: Cast Iron, Ductile Iron

【Seat Materials】: SS304

Chat Online sales@bundor.com

ADVANTAGES

DIN PN16 Y Strainer
Size Range: DN15~DN450
Pressure: PN10, PN16
Body Materials: Cast Iron, Ductile Iron
Screen Materials: SS304
End Connection: Flange

PARAMETER INFORMATION

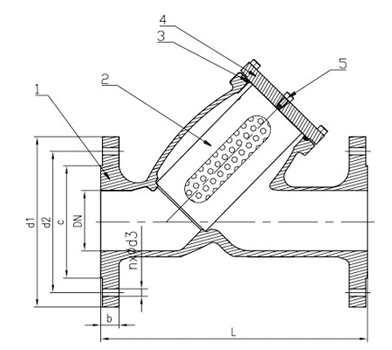

125/150LB Ductile Iron Y-Stainer drawing

SIZE	DN	D	D1	D2	L	b	f	Z-d	H
1/2"	Φ15	Φ95	Φ65	Φ46	130	14	2	4-Φ14	93
3/4"	Φ20	Φ105	Φ75	Φ56	150	16	2	4-Φ14	103
1"	Φ25	Φ115	Φ85	Φ65	160	16	3	4-Φ14	114
1 1/4"	Φ32	Φ140	Φ100	Φ76	180	18	3	4-Φ19	132
1 1/2"	Φ40	Φ150	Φ110	Φ84	200	18	3	4-Φ19	152
2"	Φ50	Φ165	Φ125	Φ99	230	20	3	4-Φ19	154
2 1/2"	Φ65	Φ185	Φ145	Φ118	290	20	3	4-Φ19	173
3"	Φ80	Φ200	Φ160	Φ132	310	22	3	8-Φ19	195
4"	Φ100	Φ220	Φ180	Φ156	350	24	3	8-Φ19	225
5"	Φ125	Φ250	Φ210	Φ184	400	26	3	8-Φ19	268
6"	Φ150	Φ285	Φ240	Φ211	480	26	3	8-Φ23	328
8"	Φ200	Φ340	Φ295	Φ266	600	30	3	12-Φ23	425
10"	Φ250	Φ405	Φ355	Φ319	730	32	3	12-Φ28	497
12"	Φ300	Φ460	Φ410	Φ370	850	32	4	12-Φ28	564
14"	Φ350	Φ520	Φ470	Φ429	980	36	4	16-Φ28	636
16"	Φ400	Φ580	Φ525	Φ480	1100	38	4	16-Φ31	719
18"	Φ450	Φ640	Φ585	Φ548	1200	40	4	20-Φ31	800
